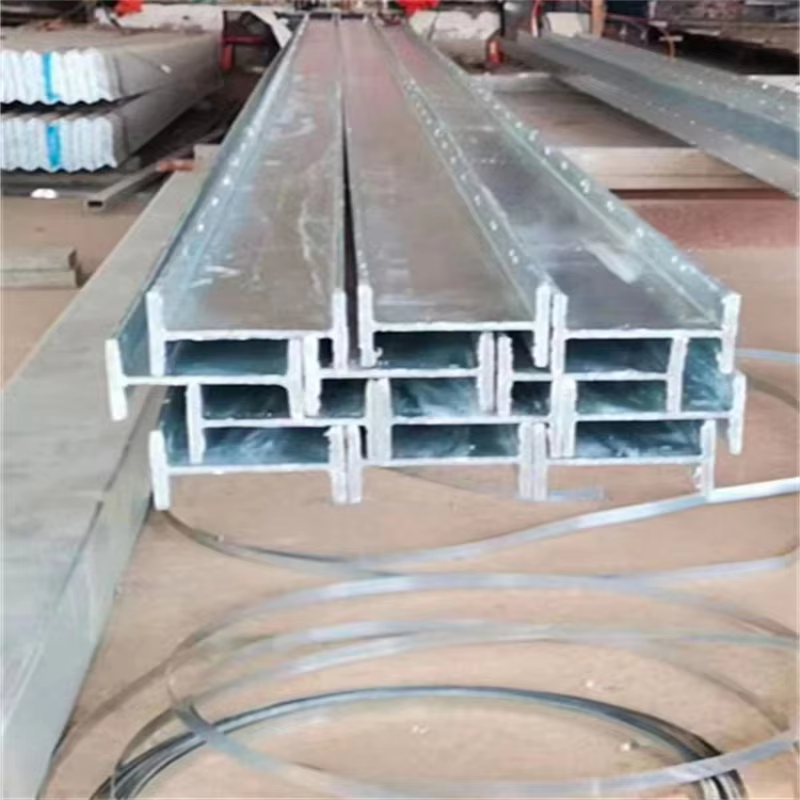

Comprensión del rendimiento estructural de la viga en forma de H en la construcción pesada

En proyectos de construcción de alta resistencia, que van desde torres comerciales de gran altura y plantas industriales de gran luz hasta estructuras de puentes y subestructuras de plataformas marinas, los ingenieros estructurales especifican sistemáticamente perfiles de viga en H para los elementos portantes principales. Una viga en H, también denominada viga de ala ancha o perfil en H, recibe su nombre de su forma transversal, que se asemeja a la letra H. Esta geometría no es meramente estética: las superficies paralelas de las alas y el alma que las conecta conforman una sección que distribuye eficientemente las tensiones de flexión en ambos ejes. En comparación con las vigas en I convencionales, las vigas en H suelen tener alas más anchas respecto a la altura del alma, lo que incrementa el momento de inercia y el radio de giro de la sección respecto al eje débil. En aplicaciones de construcción de alta resistencia, donde las columnas deben resistir el pandeo bajo compresión axial y las vigas deben soportar momentos flectores significativos debidos a cargas de entrepiso, presión del viento y fuerzas sísmicas, estas ventajas geométricas se traducen directamente en eficiencia de materiales y seguridad estructural. Especificar el tamaño y la calidad adecuados de la viga en H exige que el ingeniero proyectista considere los requisitos de resistencia a la fluencia (comúnmente 235 MPa, 345 MPa o 420 MPa, según la calidad del acero), las relaciones de esbeltez de los elementos comprimidos y los detalles de conexión en las uniones viga-columna.

Grados de material y propiedades mecánicas para aplicaciones de carga pesada

La selección del grado de acero para vigas en I en construcciones de alta resistencia se determina tanto por la carga de diseño como por las condiciones ambientales de exposición. Para estructuras generales de edificios en climas moderados, las vigas en I de grado Q235B, con una resistencia mínima al límite elástico de 235 MPa y una resistencia a la tracción entre 370 y 500 MPa, ofrecen una capacidad adecuada a un costo material más bajo. Cuando el diseño exige relaciones mayor resistencia-peso —por ejemplo, en columnas centrales de rascacielos o cerchas de cubierta de gran luz que superan los 30 metros—, los grados Q345B o Q345D, con una resistencia mínima al límite elástico de 345 MPa, permiten a los diseñadores reducir las dimensiones de las secciones manteniendo la capacidad de carga, lo que además disminuye el peso propio de la estructura y las exigencias sobre sus cimientos. En proyectos situados en regiones frías, donde la tenacidad a bajas temperaturas resulta crítica, el grado Q345D garantiza una energía de impacto Charpy con entalla en forma de V de 34 J a −20 °C, proporcionando una resistencia a la fractura frágil que los grados inferiores no pueden igualar. En proyectos internacionales puede hacerse referencia a la norma ASTM A992, la especificación dominante para vigas de alas anchas en la construcción norteamericana, que exige una resistencia al límite elástico entre 345 y 450 MPa y una relación máxima límite elástico-resistencia a la tracción de 0,85 para asegurar un comportamiento dúctil antes de la rotura. Comprender estas propiedades específicas de cada grado ayuda a los equipos de adquisiciones y a los ingenieros estructurales a seleccionar las especificaciones de vigas en I que satisfagan tanto los cálculos estructurales como los requisitos de los códigos locales de construcción.

Comparación con perfiles en I y perfiles cerrados para trayectorias de carga en la construcción

La elección entre vigas en forma de H, vigas en I estándar y secciones estructurales huecas en construcciones de servicio pesado depende de la trayectoria de carga específica que deba soportar cada elemento. Las vigas en H ofrecen una geometría simétrica de alas con superficies internas y externas paralelas, lo que simplifica las conexiones atornilladas y soldadas en comparación con las superficies inclinadas de las alas internas de las vigas en I estándar (también conocidas como perfiles tipo S según la norma ASTM A6). Para aplicaciones como columnas, el ancho de ala y la altura casi iguales de las secciones de viga en H de alas anchas proporcionan una resistencia al pandeo más equilibrada respecto a ambos ejes principales, mientras que las columnas de vigas en I estrechas son significativamente más débiles respecto al eje menor y pueden requerir arriostramiento adicional. En aplicaciones como vigas que se extienden entre columnas, las vigas en H con alas más anchas ofrecen una mayor resistencia al pandeo lateral-torsional, que constituye el estado límite dominante para longitudes no arriostradas en edificios con estructura de acero. En aplicaciones sometidas a cargas torsionales —por ejemplo, vigas de carril para polipastos en plantas industriales— las secciones tubulares o las secciones compuestas pueden superar el rendimiento de una sola viga en H, aunque el costo de fabricación de las secciones tubulares es sustancialmente mayor. La selección final equilibra la eficiencia estructural, la simplicidad de las conexiones y la economía de fabricación, siendo las secciones de viga en H la opción predeterminada para la mayoría de los elementos de vigas y columnas de servicio pesado en estructuras de acero comerciales e industriales.

Prácticas de fabricación, soldadura y conexión en la construcción pesada

La viga en H para demandas de construcción de alta resistencia requiere prácticas específicas de fabricación y montaje que difieren del trabajo estándar en edificios comerciales. Las soldaduras de filete de penetración completa en las uniones de columnas de estructuras de gran altura exigen especificaciones cualificadas de procedimiento de soldadura y ensayos no destructivos —típicamente ensayos ultrasónicos— para verificar la integridad de las soldaduras antes de montar el siguiente nivel de columnas. Las superficies paralelas de las alas de las vigas en H permiten conexiones directas mediante pernos de alta resistencia conforme a las normas GB/T 1228 o ASTM A325/A490, sin necesidad de arandelas cónicas, que a veces se requieren en las uniones de alas de vigas en I estándar. Para los marcos resistentes a momentos en zonas sísmicas, las conexiones entre vigas en H y columnas deben desarrollar la capacidad plástica total a momento de la viga, lo que con frecuencia exige placas soldadas en las alas, placas extremas alargadas o detalles de soportes atornillados en obra que hayan sido previamente cualificados mediante ensayos cíclicos. El precalentamiento es necesario antes de soldar cuando el espesor combinado o el valor equivalente de carbono supera los umbrales especificados en la norma AWS D1.1 o en los códigos nacionales de soldadura aplicables. En el montaje bajo condiciones de bajas temperaturas, debe considerarse la temperatura mínima de servicio: el acero estructural especificado como Q345D puede montarse a temperaturas tan bajas como -20 grados Celsius sin requerir precalentamiento para espesores de hasta 50 mm, lo cual no ocurre con el acero Q235B.

Un escenario de construcción: estructura de acero de gran altura utilizando perfiles en forma de H

Considere el diseño estructural de una torre comercial de 25 pisos. El ingeniero estructural especifica columnas de perfil H de acero grado Q345B, con dimensiones de sección que varían desde HW350x350 en los pisos superiores hasta HW400x400 en la base, donde la compresión axial debida a las cargas acumuladas de los pisos alcanza sus valores máximos. Las vigas de piso se especifican como perfiles H de tipo HN350x175, con una luz de 8 metros entre columnas, soportando cargas de losas compuestas de hormigón y lámina de acero. Durante la fase de licitación, el contratista evalúa a los proveedores de acero según su capacidad productiva en laminación de perfiles anchos, su cumplimiento de las tolerancias establecidas en la norma GB/T 11263 y su capacidad para entregar envíos escalonados que coincidan con la secuencia de montaje: las secciones correspondientes a los pisos inferiores deben llegar primero. Un proveedor con relaciones consolidadas en múltiples acerías de la región de Tianjin puede agrupar vigas y columnas de distintas dimensiones de sección en envíos coordinados, reduciendo así el número de contenedores necesarios y simplificando la logística en obra. Tianjin Hengrunlong Import and Export Co., Ltd., cuyas líneas principales de productos de acero al carbono incluyen perfiles H, además de bobinas laminadas en caliente y acero inoxidable, representa el tipo de proveedor diversificado de acero con el que los contratistas internacionales de construcción colaboran para la adquisición de múltiples productos al abastecerse del corredor productivo y logístico de acero del norte de China.

Estrategias de protección frente a la intemperie y la corrosión

Aunque las vigas en H de acero estructural expuestas a la atmósfera requieren protección contra la corrosión, la estrategia varía entre espacios interiores climatizados y entornos exteriores o industriales. Para vigas en H ubicadas en edificios cerrados y con control climático, un sistema estándar de imprimación aplicado en taller —con una imprimación alquídica o epoxi con fosfato de cinc y un recubrimiento final aplicado en obra— suele ofrecer una vida útil adecuada. En construcciones de alta resistencia en entornos costeros o de alta humedad —donde las vigas en H pueden estar expuestas a salpicaduras de sal o condensación—, un sistema de tres capas compuesto por una imprimación de silicato de cinc inorgánico, una capa intermedia epoxi y un recubrimiento final de poliuretano ofrece una protección prolongada, con un espesor total de película seca que normalmente supera los 250 micrómetros. En entornos industriales agresivos con exposición química, los ingenieros pueden especificar aceros resistentes a la intemperie, como los grados Q355NH o ASTM A588, que desarrollan una pátina densa y adherente que ralentiza la corrosión ulterior sin necesidad de sistemas de pintura. Los factores decisivos incluyen el costo de mantenimiento durante el ciclo de vida, la accesibilidad para reaplicación del recubrimiento y los requisitos arquitectónicos relativos a un acabado de color específico. En condiciones enterradas o sumergidas, los sistemas de protección catódica complementan el sistema de recubrimiento para prevenir la corrosión por picaduras en los defectos del recubrimiento.

Preguntas sobre las vigas en H en la construcción de alta resistencia

P: ¿Cuál es la diferencia entre las vigas en H de las series HN, HM y HW?

R: Según la norma GB/T 11263, la serie HN corresponde a vigas en H de ala estrecha, donde el ancho del ala es aproximadamente la mitad de la altura de la sección, optimizadas para aplicaciones como vigas, en las que predomina la flexión respecto al eje principal. La serie HM representa vigas en H de ala media, con una relación entre el ancho del ala y la altura de la sección intermedia entre las series HN y HW, utilizadas tanto en aplicaciones como vigas como columnas. La serie HW indica vigas en H de ala ancha, donde el ancho del ala es aproximadamente igual a la altura de la sección, lo que proporciona una resistencia al pandeo casi equivalente en ambos ejes y las convierte en la opción preferida para elementos de columna en la construcción de alta resistencia. La denominación numérica —por ejemplo, HN350x175— indica la altura nominal y el ancho del ala en milímetros.

P: ¿Se pueden empalmar las vigas en H in situ y cuáles son los requisitos clave?

A: Sí, las vigas en H pueden empalmarse en obra, lo cual es una práctica habitual en la construcción de edificios altos, donde las limitaciones de longitud para el transporte impiden la entrega de columnas de altura completa en una sola pieza. Los empalmes de columnas suelen ubicarse aproximadamente a 1,2 metros por encima del nivel terminado del piso para facilitar su montaje. El empalme debe desarrollar toda la capacidad axial, cortante y flector de la sección menor que se está uniendo. Los tipos de empalme más comunes incluyen empalmes atornillados con placas en las alas y empalmes soldados a tope con penetración total y barras de respaldo. Todos los empalmes soldados en obra requieren ensayo ultrasónico tras su finalización, y los empalmes atornillados exigen la verificación de la tensión en los tornillos de alta resistencia mediante una llave dinamométrica calibrada o un indicador directo de tensión.

P: ¿Por qué fluctúan los precios de las vigas en H y cómo debo planificar el momento de la adquisición?

A: El precio de las vigas en H está determinado principalmente por los costos de la bobina laminada en caliente y de las palanquillas, que a su vez dependen de los precios de las materias primas como el mineral de hierro y el carbón coquizante. Factores regionales, como las paradas programadas para mantenimiento de los laminadores, las restricciones ambientales a la producción durante la temporada de calefacción invernal en el norte de China y la estacionalidad de la construcción, también influyen en el precio. Para la elaboración del presupuesto del proyecto, el acero estructural representa típicamente entre el 8 % y el 15 % del costo total de la edificación; por lo tanto, el momento de la adquisición debe considerar la fijación de precios durante los períodos de menor actividad en los laminadores (normalmente el segundo trimestre, antes de la demanda máxima de construcción en verano) y la negociación de contratos con precios fijos para entregas escalonadas durante un período de seis a doce meses, con el fin de garantizar la certeza presupuestaria.
