Розуміння кутових профілів та їхньої ролі в конструкційному підсиленні

Кутники, які іноді називають L-подібними кронштейнами або кутовою сталью, є невід'ємною частиною багатьох будівельних робіт, де конструкції потребують додаткової підтримки. L-подібна форма цих кутників є досить стандартною в галузі й зазвичай виготовляється зі сталі або алюмінію. Їхня особливість полягає в тому, що вони чудово витримують навантаження, не потребуючи надмірної кількості матеріалу. Деякі дослідження показують, що при правильному використанні кутники розподіляють навантаження краще, ніж плоскі металеві деталі, покращуючи показники на 30–40 відсотків. Саме тому підрядники постійно повертаються до їх використання під час будівництва об'єктів, які вимагають як міцності, так і точних розрахунків.

Що таке кутник? Визначення та основна функція

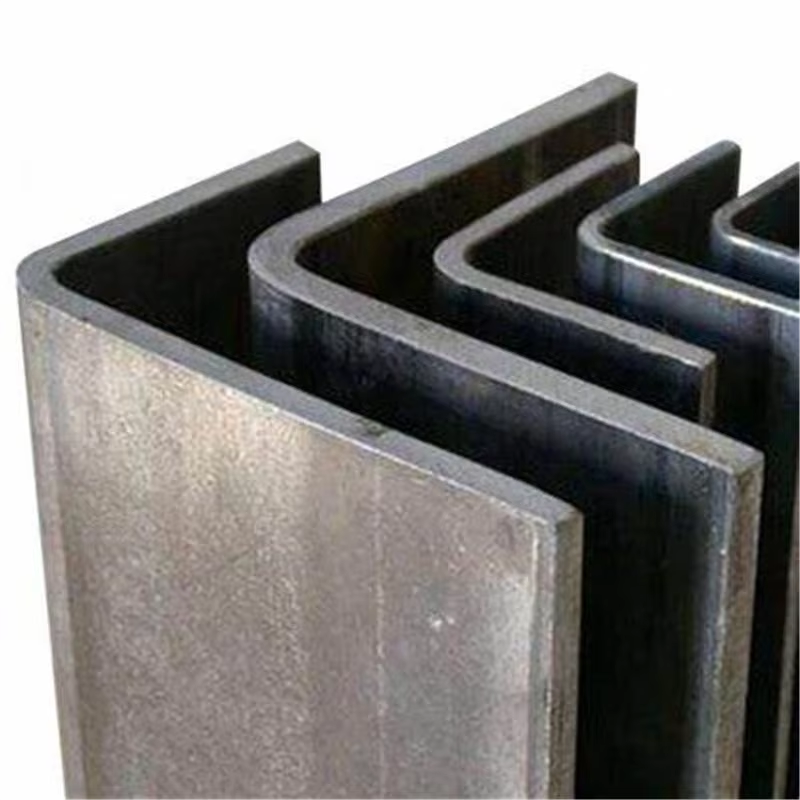

Кутники — це по суті металеві елементи, у яких дві сторони з'єднуються під прямим кутом, утворюючи міцний конструктивний компонент, здатний витримувати різні типи навантажень, включаючи розтягнення, вигин і зсув. Згідно з останніми дослідженнями галузі, форма цих кутників дозволяє краще розподіляти навантаження між обома сторонами, що зменшує концентрацію напружень приблизно на чверть порівняно з плоскими опорними конструкціями. Щодо варіантів товщини, більшість виробників пропонують матеріали товщиною від приблизно 3 міліметрів для легших завдань аж до 20 міліметрів для серйозних промислових навантажень.

Поширені застосування куткової сталі в будівництві та інженерії

Від армування бетонних плит до стабілізації передавальних веж — кутники виконують різноманітні функції. Основні сфери використання включають:

• Системи каркасів : Створення міцного каркаса для складів і багатоповерхових будівель
• Розтягування : Запобігання бічним зміщенням у сейсмічно активних регіонах (використовується в 78% випадків модернізації проти землетрусів за даними інженерних досліджень 2022 року)
• Будівництво мостів : Дослідження виявило, що оцинковані кутники продовжили термін експлуатації висячого моста на 15 років завдяки підвищеному опору корозії.

Типи кутників: рівні та нерівні полиці

Кутники з рівними полицями, наприклад, розміром 50 на 50 на 5 міліметрів, рівномірно розподіляють навантаження по обох сторонах. Це робить їх чудовим вибором для конструкцій, які мають рівномірно утримувати вантажі, наприклад, полиці або стелажі. У випадках, коли навантаження не є симетричним, важливу роль відіграють кутники з нерівними полицями. Наприклад, профіль 100x75x6 мм може краще протидіяти згинальним зусиллям — приблизно на 20% ефективніше, ніж аналогічні рівнополичні варіанти, особливо в конструкціях консольних переходів. Більшість інженерів обирають нерівнополичні кутники, коли співвідношення навантажень перевищує 3 частини вертикального до 1 частини горизонтального. Американське товариство з випробувань матеріалів закріпило цю рекомендацію у специфікаціях сталі A36, що слід враховувати кожному проектувальнику на етапах планування.

Основні критерії вибору: розмір, габарити та галузеві стандарти

Як розміри кутників впливають на структурну стійкість

Довжина, товщина та загальний поперечний переріз кутового профілю мають велике значення для того, наскільки ефективно він може розподіляти навантаження в різних точках. Коли мова йде про довші полиці цих профілів, вони краще протистоять небезпечним згинальним силам, які намагаються деформувати конструкції. І якщо порівнювати різну товщину, наприклад, 10 мм проти лише 6 мм, то більш товсті краще витримують прямолінійні навантаження. Деякі випробування показали покращення приблизно на 40% у певних випадках. Але ось що відбувається, коли люди помиляються у вимірах: якщо розміри не відповідають один одному, напруження нерівномірно накопичується саме в місцях з'єднання компонентів. Такий дисбаланс призводить до швидкого зносу всієї системи з часом, особливо в конструкціях, які піддаються численним повторюваним рухам або змінам ваги, наприклад, у великих металевих стелажах, що використовуються на складах і фабриках по всьому світу.

Вибір між рівнополочними та нерівнополочними кутовими профілями залежно від потреб у навантаженні

Рівнобокі кутики, наприклад, розміром 50x50x5 мм, дуже добре підходять для випадків, коли навантаження рівномірно розподілене. Їх часто використовують для ригелів каркасів або підтримки ферм, де вага рівномірно розподілена по обох сторонах. З іншого боку, нерівнобокі кутики, такі як 100x75x8 мм, застосовуються там, де навантаження несиметричне. Їх можна зустріти на стрілах кранів або консольних платформах. Довга поличка сприймає основну частину зусиль на зсув, тоді як коротка допомагає економити простір і не заважає зайвого. У разі динамічних навантажень понад 5 кН на квадратний метр такі нерівнобокі конструкції фактично працюють краще. Випробування показали, що вони можуть зменшити прогин приблизно на 18–22 відсотки порівняно зі звичайними рівнобокими профілями аналогічної ваги. Це робить їх доцільним вибором для застосувань, де найвищі вимоги до міцності конструкції.

Відповідні стандарти (ASTM, ISO) для кутиків, що використовуються для конструкційного підсилення

Дотримання стандартів, таких як ASTM A36 для вуглецевої сталі або ASTM A992 для високоміцних матеріалів, забезпечує надійні значення межі текучості у діапазоні від 250 до 345 МПа і водночас зберігає хороші властивості зварювання, необхідні для будівельних конструкцій. Стандарт ISO 657-1 встановлює допуски для гарячекатаних кутників приблизно на рівні ±1,5 % від довжини полиць. Це важливо, оскільки неправильне прилягання деталей під час болтових з'єднань може призвести до серйозних проблем. Для споруд, розташованих поблизу солоної води або в прибережних зонах, інженери зазвичай вказують марки ASTM A588. Ці матеріали набагато краще протистоять корозії, ніж звичайна сталь. Ми перевіряємо стійкість до корозії за допомогою тестів у сольовому тумані згідно зі стандартом ISO 9227. Більшість проектів потребує щонайменше 720 годин впливу, перш ніж вони проходять перевірку якості. Усе це потрібно для того, щоб будівлі служили довше без постійного обслуговування.

Розподіл напружень і коефіцієнти запасу міцності в проектуванні

Правильний розподіл напружень дійсно залежить від товщини матеріалів і типу з'єднань, з якими ми працюємо. Візьмемо, наприклад, нерівні кути профілю, такі як L4x3x1/4, — вони фактично краще витримують згинальні напруження при асиметричних навантаженнях у порівнянні з аналогами з рівними полками. Більшість галузевих стандартів рекомендують дотримуватися коефіцієнтів запасу міцності в межах від 1,5 до 2,0 для виробів із конструкційної сталі. Цей додатковий запас захищає від несподіваних навантажень, таких як землетруси чи вібрації обладнання. Згідно з останніми дослідженнями, близько одного з кожних чотирьох випадків руйнування кутових профілів у районах із сильними вітрами пояснюється поганими виробничими допусками. Лише ця статистика переконливо доводить важливість уваги до цих деталей під час виготовлення.

Варіанти матеріалів та стійкість до впливу навколишнього середовища

Підбір правильного матеріалу для кутових профілів вимагає поєднання міцності, стійкості до впливу навколишнього середовища та економічної ефективності. Фахівці галузі віддають перевагу матеріалам, які відповідають структурним вимогам і при цьому стійкі до тривалого впливу вологи, перепадів температур та хімічних речовин.

Сталь проти алюмінію: міцність, вага та відповідність застосуванню

Сталеві кутники є найкращим вибором для важких навантажень завдяки своїй вражаючій міцності на розрив, яка становить приблизно від 400 до 550 МПа, а також завдяки високій жорсткості. Це робить ці профілі ідеальними для будівництва промислових рам і конструкцій, які мають протистояти землетрусам. Алюмінієві сплави розповідають іншу історію. Вони важать приблизно на 65 відсотків менше, ніж сталь, тому природним чином вирізняються там, де важливою є вага, наприклад, у компонентах літаків або деталях для човнів, де стійкість до корозії морською водою має надзвичайно важливе значення. Так, сталь краще витримує вигинання без руйнування, але те, чого бракує алюмінію в суцільній міцності, він компенсує простотою обробки під час складних виробничих процесів.

Стійкість до корозії та довготривала експлуатація за типами матеріалів

Матеріали, які ми вибираємо, мають велике значення для терміну експлуатації обладнання в місцях, де є проблема корозії. Візьмемо, наприклад, карбонову сталь гарячого цинкування. Цей матеріал може служити від 15 до понад 50 років на узбережжях, оскільки цинкове покриття захищає від іржавіння. Потім є нержавіюча сталь, така як марки 304 або 316, яка добре протистоїть впливу хлору на хімічних підприємствах. Мінус? Її вартість приблизно втричі-вчетверо вища, ніж звичайної вуглецевої сталі. Аналіз життєвого циклу розповідає ще одну історію. Алюміній утворює природний оксидний шар, що зменшує потребу в обслуговуванні приблизно на 40 відсотків порівняно зі звичайною стальню в сирі, вологих місцях, де корозія розвивається швидше.

Обробка поверхні та забезпечення якості для надійного монтажу

Коли йдеться про кутові профілі, належне оброблення поверхні та суворі перевірки якості не можна пропускати, якщо ми хочемо, щоб вони довго служили. Гаряче цинкування досі залишається найкращим способом боротьби з корозією. Воно покриває метал шаром цинку, що запобігає утворенню іржі навіть у вологих місцях або поблизу морської води. Для робіт, де умови не такі жорсткі, достатньо фарбування епоксидними або акриловими складами, що також економить кошти. До того ж, ці покриття доступні в різних кольорах, тому можуть відповідати будь-якій будівлі чи конструкції, до якої вони кріпляться. Деякі підрядники надають перевагу саме цьому варіанту, оскільки він краще вписується в загальний дизайн, одночасно забезпечуючи прийнятний захист від атмосферних впливів.

Процес контролю якості починається з перевірки того, чи відповідають виготовлені деталі вимогам до розмірів. Розміри мають досить точно відповідати тим, що вказані в кресленнях — приблизно в межах ±2% для товщини та близько 3% для довжини, згідно зі стандартами ASTM, які дотримуються більшість фахівців. Перш ніж будь-що зварювати, проводяться спеціальні випробування, щоб перевірити, наскільки добре матеріали витримуватимуть з'єднання таким способом. Це допомагає запобігти утворенню тріщин пізніше, коли виникатимуть напруження під час нормальної експлуатації. Для особливо важливих конструкційних елементів, таких як опори мостів або будівлі, призначені для стійкості до землетрусів, додаткові перевірки проводяться за допомогою методів, таких як ультразвукове сканування або магнітно-частинковий контроль. Ці методи виявляють приховані проблеми, які прості візуальні огляди просто не можуть виявити, що, очевидно, має велике значення для безпеки.

Методи виробництва безпосередньо впливають на структурну цілісність — куточки гарячого прокату мають краще вирівнювання зерна для важких навантажень, тоді як холоднодеформовані варіанти передбачають розмірну точність для архітектурних застосувань. Виробники, що дотримуються протоколів ISO 9001, постійно постачають кутову сталь із відхиленням <0,5% за границею плинності, забезпечуючи передбачувану роботу в усіх монтажах.

ЧаП

Яке основне призначення куточків у будівництві?

Куточки використовуються для надання конструкційної підтримки завдяки їхній здатності ефективно сприймати різні навантаження, такі як розтягнення та згин. Вони особливо корисні для розподілу навантажень, що підвищує загальну довговічність і безпеку конструкцій.

У чому полягають відмінності між рівнополочними та нерівнополочними куточками?

Рівнобокі кутики розподіляють вагу рівномірно по обох сторонах, що робить їх ідеальними для збалансованих навантажень. Нерівнобокі кутики краще підходять для ситуацій із нерівномірним розподілом ваги, оскільки вони ефективніше витримують згинальні зусилля.

Як поверхневі обробки, такі як цинкування, захищають кутики?

Поверхневі обробки, такі як цинкування, покривають метал шаром цинку, запобігаючи утворенню іржі та корозії, особливо в умовах високої вологості або на узбережжі. Це підвищує довговічність і міцність кутиків у важких умовах.
